歡迎來到上海美力德閥門官方網站！

24小時閥門訂購熱線: 400-055-8820
您當前的位置:主頁 > 產品中心 > 截止閥 >

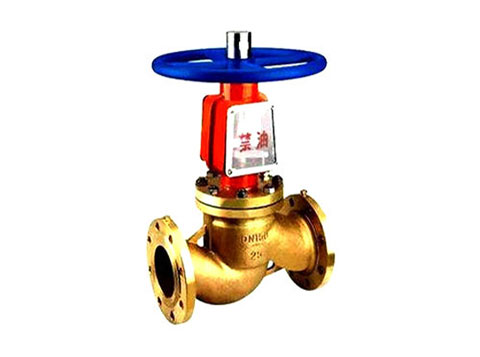

氧氣專用截止閥

【型號】：JY41Y

【通經】：DN10-DN300

【壓力】：PN1.6-PN16

【溫度】：≤200℃

【閥體材質】：鑄鉻鎳鈦不銹鋼、銅合金

【適用介質】：氧氣

{dede:field.title/}

產品介紹

JY41W、JY41Y 氧氣專用截止閥采用材質優良的硅黃銅或不銹鋼鑄造而成，具有機械強度高，耐磨損、安全性好等優點。使用在氧氣管路上，具有最佳的防爆阻燃性能，消除了氧氣管路上的不安全因素。
【產品特點】
1、防燃阻火：主要部件的材質為銅合金，屬不可燃材料，即使與高速氣流中的固體粒子碰撞也不會產生火花。因此，本閥具有最佳的防燃阻火性能
2、安全可靠：本閥帶有防塵、防水、防油污裝置，所有與氧氣接觸的閥件在組裝前均經過嚴格脫脂和禁油措施，填料材質為聚四氟乙烯，可確保使用時安全可靠

產品特點

氧氣專用截止閥是氧氣管網專用閥門的一種；氧氣專用截止閥具有普通截止閥功能外還具有阻燃性好、導電性能好、傳熱快、結構緊湊、防油、安全可靠等特點；氧氣專用截止閥廣泛應用于鋼鐵、冶金、醫藥、化工等系統中作為控制介質截流的啟閉裝置。

技術參數

性能規范
公稱壓力
PN		 強度試驗壓力
MPa		 氣密封試驗壓力
MPa		 適用介質 適用溫度
水 氣 氧氣 常溫
1.6 2.4 1.6
2.5 3.8 2.5
3.0 4.5 3.0
4.0 6.0 4.0
主要零件材料
零件名稱 材料
閥體、閥蓋、閥瓣 鑄鉻鎳鈦不銹鋼、銅合金
閥桿 鉻鎳不銹鋼
閥桿螺母 青銅
yle="text-align: center;">
yle="text-align: center;"> yle="width: 400px; height: 160px;" />

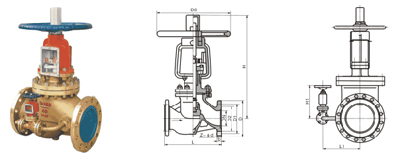

JY41W-16P JY41Y-16P JY41W-16T外形尺寸、連接尺寸及重量
DN L D D1 D2 b f Z-d H H1 DO L1 重量
15 130 95 65 45 14 2 4-14 240 　 100   6
20 150 105 75 55 14 2 4-14 270 　 100   8
25 160 115 85 65 14 2 4-14 270 　 125   10
32 180 135 100 78 16 2 4-18 280 　 160   14
40 200 145 110 85 16 3 4-18 350 　 160   20
50 230 160 125 100 16 3 4-18 400 　 320   35
65 290 180 145 120 18 3 4-18 530 　 360   50
80 310 195 160 135 20 3 8-18 560 　 400   65
100 350 215 180 155 20 3 8-18 618 　 450   80
125 400 245 210 185 99 3 8-18 675 　 450   106
150 480 280 240 210 24 3 8-23 743 　 560   125
200 600 335 295 265 26 3 12-23 850 　 640   254
250 650 405 355 320 30 3 12-25 975 270 720 380 418
300 750 460 410 375 30 4 12-25 1115 270 800 415 502
400 950 580 525 485 36 4 16-30 1380 280 900 465 980
450 1050 640 585 545 40 4 20-30 1530 350 　 495 1200
500 1150 705 650 608 44 4 20-34 1700 400 　 525 1300
JY41W-25P JY41Y-25P JY41W-25T外形尺寸、連接尺寸及重量
DN I D D1 D2 b f Z-d H H1 DO L1 重量
15 130 95 65 45 16 2 4-14 240 　 100   6
20 150 105 75 55 16 2 4?14 270 　 100   8
25 160 115 85 65 16 2 4?14 270 　 125   10
32 180 135 100 78 18 2 4-18 280 　 160   14
40 200 145 110 85 18 3 4-18 350 　 160   20
50 230 160 125 100 20 3 4?18 400 　 320   35
65 290 180 145 120 22 3 8-18 530 　 360   50
80 310 195 160 135 99 3 8-18 560 　 400   65
100 350 230 190 160 24 3 8-23 618 　 450   88
125 400 270 220 188 28 3 8-25 675 　 450   115
150 480 300 250 218 30 3 8?25 743 　 560   148
200 600 360 310 278 34 3 12-25 850 　 640   293
250 650 425 370 332 36 3 12?30 975 270 720 380 455
300 750 485 430 390 40 4 16-30 1115 270 800 415 585
400 950 610 550 505 48 4 16-34 1380 280 900 465 1110
450 1050 660 600 555 50 4 20-34 1530 350 　 495 1350
500 1150 730 660 610 52 4 20-41 1700 400 　 525 1470
JY41W-40P JY41Y-40P JY41W-40T外形尺寸、連接尺寸及重量
DN L D D1 D2 D6 b f f1 Z-d H H1 DO L1 重量
15 130 95 65 45 40 16 2 4 4-14 240 　 100   6
20 150 105 75 55 5l 16 2 4 4-14 270 　 100   8
25 160 115 85 65 58 16 2 4 4-14 270 　 125   10
32 180 135 100 78 66 18 2 4 4-18 280 　 160   14
40 200 145 110 85 76 18 3 4 4-18 350 　 160   20
50 230 160 125 100 88 20 3 4 4-18 400 　 320   35
65 290 180 145 120 110 22 3 4 8-18 530 　 360   50
80 310 195 160 135 121 22 3 4 8-18 560 　 400   65
100 350 230 190 160 150 24 3 4．5 8-23 618 　 450   88
125 400 270 220 188 176 28 3 4．5 8-25 675 　 450   115
150 480 300 250 218 204 30 3 4．5 8-25 743 　 560   148
200 600 375 320 282 260 38 3 4．5 12-30 850 　 640   293
250 650 445 385 345 313 42 3 4，5 12-34 975 270 720 380 540
300 750 510 450 408 364 46 4 4．5 16-34 1115 270 800 415 770
400 950 655 585 535 474 58 4 5 16-41 1425 280 900 465 1330
450 1050 680 610 560 524 60 4 5 20-41 1570 350 　 495 1550
500 1150 755 670 612 576 62 4 5 20-48 1740 400 　 525 1670
