產品介紹

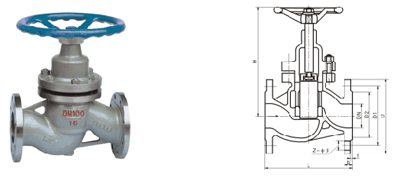

栓塞式截止閥是常規截止閥的變型。在該閥門中，閥瓣和閥座通常是基于柱塞原理設計的。閥瓣磨光成柱塞與閥桿相連接，密封是由套在柱塞上的兩個彈性密封圈實現的。兩個彈性密封圈用一個套環隔開，并通過由閥蓋螺母施加在閥蓋上的載荷把柱塞周圍的密封圈壓牢。彈性密封圈能夠更換，可以采用各種各樣的材料制成，該閥門主要用于“開”或者“關”，但是備有特制形式的柱塞或特殊的套環，也可以用于調節流量。

【產品特點】

1、在閥門中柱塞與密封采用過盈配合，通過調節中法蘭螺栓預緊力,使密封環壓縮所產生的側向力與閥體中孔面及柱塞外圓密封，從而保證了閥門的密封性，杜絕了外泄漏

2、由于密封環采用回彈性強、耐磨性高的無毒新型密封材料，所以密封可靠，經久耐用，從而提高閥門的使用壽命

3、本閥門結合柱塞閥的無泄漏優點和截止閥啟閉快的特點，成為一種結構新穎，用途廣泛的新品種

【執行標準】

設計標準： GB12233-89、12235-89

結構長度：GB12221-89

法蘭連接：GB79-59、GB113.1～9113.26

傳動方式：手動

試驗與檢驗：ZBJ160006、GB4981

產品特點

J40HX-16G 型柱塞截止閥由于密封圈采用新型非金屬材料制成，具有經受長期高溫、高壓而不喪失彈性的性能，而且柱塞與密封圈之間的接觸面積大，再者，密封圈系混合材料性能好，因此，密封可靠，經久耐用。主要適用于冶金、電業、化工、煉油、化肥、輕工、食品等行業中。

技術參數

二、柱塞截止閥產品性能規范

公稱壓力PN	1.6	2.5	4.0	6.4	10.0	MPa	低壓氣密封試驗壓力	0.5～0.7
殼體實驗壓力	2.4	3.75	6.0	9.6	15.0		適用介質	水、油品、蒸汽	硝酸類醋酸類
高壓密封試驗壓力	1.76	2.75	4.4	7.04	11.0		適用溫度	≤425℃	≤200℃

三、柱塞截止閥主要外形和連接尺寸

單位:mm

PN	DN	L	H	D	D1	D2	b	f	z-Φd	重量
1.6 MPa	15	130	128	95	65	45	14	2	4-14	3
	20	150	165	105	75	55	16	2	4-14	5
	25	160	190	1105	85	65	16	2	4-14	7
	32	180	216	135	100	78	18	2	4-18	8
	40	200	236	245	110	85	18	3	4-18	12
	50	230	250	160	125	100	20	3	4-18	16
	65	290	255	180	1445	120	20	3	4-18	22
	80	310	255	195	160	135	22	3	8-18	27
	100	350	259	215	180	155	24	3	8-18	40
	125	400	352	245	210	185	26	3	8-18	72
	150	480	362	280	240	210	28	3	8-23	97
	200	600	385	335	295	265	30	3	12-23	205
2.5 MPa 4.0 MPa	15	130	133	95	65	45	16	2	4-14	4
	20	150	178	105	75	55	16	2	4-14	6
	25	160	180	115	85	65	16	2	4-14	7
	32	180	195	135	100	78	18	2	4-18	10
	40	200	220	145	110	85	18	3	4-18	13
	50	230	250	160	125	100	20	3	4-18	17
	65	290	272	180	145	120	22	3	8-18	24
	80	310	275	195	160	135	22	3	8-18	33
	100	350	312	230	190	160	24	3	8-23	49
	125	400	365	270	220	188	28	3	8-25	87
	150	480	410	300	250	218	30	3	8-25	115
	200	600	450	360/375	310/320	278/282	34/38	3	12-25/30	210
6.4 MPa	15	170	145	105	75	55	18	2	4-14	5
	20	190	195	125	90	68	20	2	4-18	7
	25	210	202	135	100	78	22	2	4-18	8
	32	230	226	150	110	82	24	2	4-23	12
	40	260	239	165	125	95	24	3	4-23	15
	50	300	265	175	135	105	26	3	4-23	19
	65	340	287	200	160	130	28	3	8-23	36
	80	380	301	210	170	140	30	3	8-23	37
	100	430	346	250	200	168	32	3	8-25	55
