歡迎來到上海美力德閥門官方網站！

24小時閥門訂購熱線: 400-055-8820
您當前的位置:主頁 > 產品中心 > 球閥 >

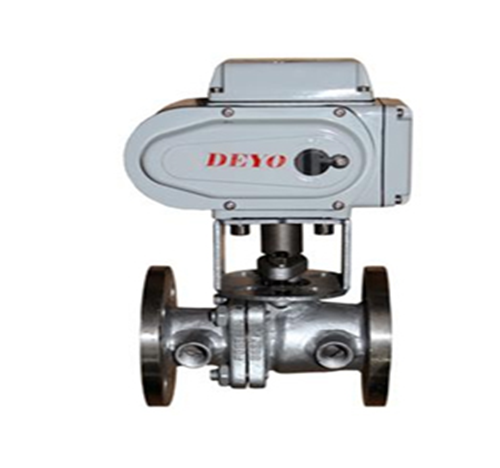

保溫電動球閥

【型號】：BQ941F

【通經】：DN50-DN200

【壓力】：1.0Mpa-50.0Mpa

【溫度】：-196℃-650℃

【閥體材質】：鑄鋼、不銹鋼

【適用介質】：蒸汽或其它過熱氣體

{dede:field.title/}

產品介紹

保溫電動球閥是采用電動角行程執行機構與夾套保溫球閥組成，具有良好的保溫保冷特性，且氣動保溫球閥的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。采用一體化結構，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA控制信號或1-5VDC及220VAC 電源即可控制運轉。

產品特點

電動保溫球閥主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。由于電動保溫球閥采用整體式結構，因而夾套保溫電動球閥比一般球閥體積更小，重量更輕，且無外漏，密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。

技術參數

產品材質：鑄鋼、不銹鋼
工作壓力：1.0Mpa-50.0Mpa
工作溫度：-196℃-650℃
驅動方式：手動、氣動、液動、電動
連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍
制造標準：中國GB、機械部JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產
閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。
BQ941F保溫電動球閥概述：
BQ941F保溫電動球閥是采用電動角行程執行機構與夾套保溫球閥組成，具有良好的保溫保冷特性，且氣動保溫球閥的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。采用一體化結構，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA控制信號或1-5VDC及220VAC 電源即可控制運轉。電動保溫球閥主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。由于電動保溫球閥采用整體式結構，因而夾套保溫電動球閥比一般球閥體積更小，重量更輕，且無外漏，密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。
BQ941F保溫電動球閥特點：
1、主要針對凝固的高粘度介質及易結晶介質等。
2、該產品具有良好的保溫保冷特性，且閥門的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。
3、由于采用整體式結構，因而保溫球閥比一般球閥何種更小，重量更輕，且無外漏，密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。

BQ941F型電動保溫球閥主要技術參數
公稱通徑 DN15～200、NPS 3/4～8
公稱壓力(Mpa) PN1.6~2.5、Class150~300、10K、20K
閥門材料及適用工況 零件名稱 材    料
3.閥體 WCB CF8(304) CF8M(316)
2.閥座 1Cr18Ni9Ti 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
4.密封圈 聚四氟乙烯、對位聚笨
5.球體 2Cr13 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
6.閥桿 2Cr13 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
1.夾套 25 25 25
7.填料 聚四氟乙烯、柔性石墨
適用介質 水、蒸汽、油品 硝酸等腐蝕性介質 醋酸等腐蝕性介質
適用溫度 -29～180℃(聚四氟乙烯)、-20～300℃（對位聚笨）
設計制造 GB/T 12237-1989、API 608、API 6D、JPI 7S-48、BS5351
結構長度 GB/T 12221-1989、ANSI B16.10；JIS B2002
連接法蘭 JB/T74~90(JB74~90)、GB9112~9131、HGJ44-76、SH3406；ANSI B16.5；JIS B2212~2214
壓力試驗 JB/T 9092-1999、API 598
傳動方式 手動、蝸輪蝸桿傳動、氣動、電動。

產品外形及結構尺寸：

BQ941F型電動保溫球閥主要外形及結構尺寸
公稱通徑 d L D E Q H W 管螺紋
(mm) (in) (mm) (in) P
20 3/4" 19 117 40 1.5" 58.5 147 101 170 G3/4"
25 1" 25 127 50 2" 62.5 156 106 170 G3/4"
40 1 1/2" 38 165 65 2.5" 63.5 181 125 250 G3/4"
50 2" 51 178 80 3" 68 218 135 250 G3/4"
80 3" 76 229 150 6" 82 275 193 350 G3/4"
100 4" 102 254 200 8" 83 300 265 420 G3/4"
150 6" 152 292 250 10" 95 403 355 800 G3/4"
200 8" 203 330 300 12" 100 492 410 800 G3/4"
