歡迎來到上海美力德閥門官方網站！

24小時閥門訂購熱線: 400-055-8820
您當前的位置:主頁 > 產品中心 > 球閥 >

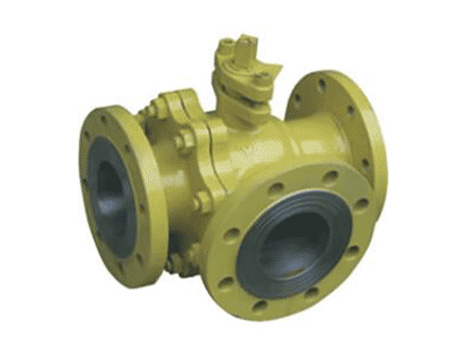

Q45F46型T形三通球閥

【型號】：Q45F46

【通經】：DN15-DN250

【壓力】：PN16~PN40

【溫度】：≤150

【閥體材質】：碳素鋼鑄件

【適用介質】：水、蒸汽、油品等

{dede:field.title/}

產品介紹

產品特點

Q45F46 型 PN16~PN40 T形三通球閥有T形和L形。T形能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。L形只能連接相互正交的兩條管道，不能同時保持第三條管道的相互連通，只起分配作用。
【產品特點】
1、三通球閥在結構上采用一體化結構，4面閥座的密封型式，法蘭聯接少，可靠性高，設計實現了輕量化。
2、三通球芯分T形和L形，使用壽命長，流通能力大，阻力小。
3、球閥按作用式分單作用和雙作用兩種型式，單作用式的特點是一旦動力源發生故障時，球閥將處于控制系統要求的狀態。

技術參數

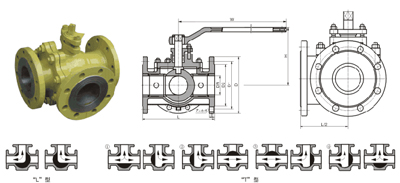

主要外形和連接尺寸
yle="width: 400px; height: 183px;" />
yle="width:619px;">

型號

Q45F-16C

Q45F-25C

Q45F-40C

Q45F-16P

Q45F-25P

Q45F-40P

工作壓力（℃）

1.6

2.5

4.0

1.6

2.5

4.0

適用溫度（℃）

≤150

適用介質

水、蒸汽、油品等

弱腐蝕性介質

材料

閥體

碳素鋼鑄件

鉻鎳鈦不銹鋼鑄件

球體、閥桿

2Cr13

鉻鎳鈦不銹鋼

密封圈

增強聚四氟乙烯

填料

聚四氟乙烯

主要外形和連接尺寸


公稱通徑

主要外形尺寸和連接尺寸

L

D

D1

D2

b

Z-d

H

W

Q44F-16C Q44F-16P Q644F-16C Q644F-16P Q944F-16C Q944F-16P Q45F-16C  Q45F-16P  Q645F-16C Q645F-16P Q945F-16C Q945F-16P

15

108

95

65

45

14

414

95

140

20

117

105

75

55

14

414

105

160

25

127

115

85

65

14

414

113

180

32

140

135

100

78

16

418

135

250

40

165

145

110

85

16

418

142

300

50

178

160

125

100

16

418

154

350

65

191

180

145

120

18

418

175

350

80

203

195

160

135

20

818

190

400

100

229

215

180

155

20

818

225

500

125

356

245

210

185

22

818

245

600

150

394

280

240

210

24

823

265

800

200

457

335

295

265

26

1223

305

800

250

533

405

355

320

30

1225

370

1300
