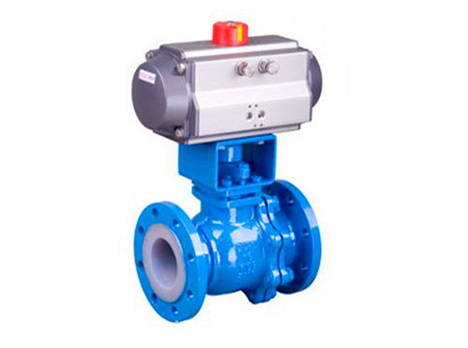

【型號】:Q641F4
【通經】:15~300mm
【壓力】:PN1.0、1.6Mpa
【溫度】:-40~+180℃;
【閥體材質】:鑄鐵、鑄鋼、不銹鋼
【適用介質】:各種工業管道中液體和氣體的輸送(包括蒸氣),在各種酸、堿、鹽類等強腐蝕性介質
閥體及內件
閥體形式 |
兩段式鑄造閥體(內襯四氟) |
公稱通徑 |
DN15~DN400 |
公稱壓力 |
PN1.6、2.5、4.0 MPa;ANSI 150、300LB ;JIS 10、20、30K |
法蘭標準 |
GB、JB、HG、JIS、ANSI、DIN |
連接形式 |
法蘭式 |
壓蓋型式 |
螺栓壓緊式 |
適用溫度 |
-40~+180℃ |
球體形式 |
"O"型全襯氟球體 |
流量特性 |
近似快開特性 |
密封填料 |
V型聚四氟乙烯填料、柔性石墨填料等 |
執行機構
執行器型號 |
GT、AT、AW系列單雙作用氣動執行器 |
供氣壓力 |
0.4~0.7MPa |
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
環境溫度 |
-20~+90℃ |
作用形式 |
單作用執行機構:氣關式(B)--失氣時閥位開(FO);氣開式(K)--失氣時閥位關(FC) |
可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
主要零件材料
閥體 |
鑄鐵、鑄鋼、不銹鋼 |
閥芯 |
不銹鋼+聚四氟依稀(F46) |
閥座 |
聚四氟依稀(F46) |
閥桿 |
2Cr13 |
填料 |
柔性石墨、聚四氟依稀 |
支架 |
鑄鐵、鑄鋼、不銹鋼 |
聯軸器 |
25、35、45 |
主要性能指標
公稱通徑 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
允許壓差(MPa) |
≤ 公稱壓力 |
|||||||||||||
動作范圍 |
0~90° |
|||||||||||||
泄露量Q |
軟密封VI級 |
|||||||||||||
基本誤差 |
帶定位器:小于全行程的±2% |
|||||||||||||
回差 |
帶定位器:小于全行程的2% |
主要性能規范
試驗壓力(MPa) |
公稱壓力(MPa) |
壓力級 |
JIS(K) |
|||||||
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
600 |
10K |
20K |
|
強度試驗 |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
3.0 |
7.5 |
16.5 |
2.4 |
3.8 |
密封試驗 |
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
2.2 |
5.5 |
12.1 |
1.5 |
2.8 |
氣密試驗 |
0.4~0.7MPa |
