歡迎來到上海美力德閥門官方網站！

24小時閥門訂購熱線: 400-055-8820
您當前的位置:主頁 > 產品中心 > 球閥 >

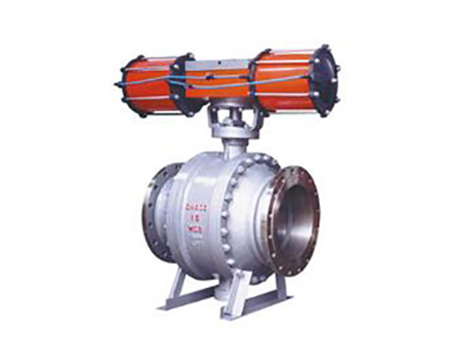

Q647型氣動固定式球閥(單作用氣缸)

【型號】：Q647

【通經】：DN50-200

【壓力】：PN16-PN40

【溫度】：-28℃ - 300℃

【閥體材質】：WCB，ZG1Cr18Ni9Ti，ZG0Cr18Ni12Mo2Ti

【適用介質】：水、蒸汽、油品

{dede:field.title/}

產品介紹

產品特點

Q647型氣動固定式球閥是新一代高性能球閥，適用于長輸管線和一般工業管線，其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮，適用于各種腐蝕性和非腐蝕性介質。它與浮動球閥相比，工作時，閥前流體壓力在球體上產生的作用力全部傳遞給軸承，不會使球體向閥座移動，因而閥座變形小，密封性能穩定、使用壽命長，適用于高壓、大口徑場合。先進的彈簧預閥座組件，具有自緊特性，實現上游密封。每閥有兩個閥座，每個方向都能密封因而安裝沒有流向限制，是雙向。本閥有二塊式和三塊式兩種閥體結構，中法蘭用螺栓連接，密封采用增強聚四氟乙烯鑲?cè)氩讳P鋼圈內，鋼圈后部設有彈簧保證閥座緊貼球體，保持密封。上下閥桿均設有PTFE軸承，減少磨擦，操作省力，小軸底部沒有調整片，保證球與密封圈的接處位置。采用全通徑的結構使閥門流量孔么與管線內徑一致，以便管線清掃。

技術參數

技術參數


公稱通徑DN（mm）

50200

公稱壓力PN(MPa)

1.6

2.5

4.0

公稱壓力
PS(MPa)

強度試驗

2.4

3.8

6.0

密封試驗

1.8

2.8

4.4

材料\材料代號

C

P

R

主 要
零 件

閥 體

WCB

ZG1Cr18Ni9Ti

ZG0Cr18Ni12Mo2Ti

球 體

2Cr13

1Cr18Ni9Ti

1Cr18Ni12MoTi

閥 桿

2Cr13

1Cr18Ni9Ti

1Cr18Ni12MoTi

密封圈

增強聚四氟乙烯 對位聚苯 硬質合金

填 料

聚四氟乙烯 柔性石墨

適 用
工 況

適用介質

水、蒸汽、油品

硝酸類

醋酸類

適用溫度

-28℃ - 300℃

執行器

型 號

AW/DA/SR系列、GTD/GTE系列、QGSY系列等

氣源壓力

0.4-0.7MPa

執行標準

設計制造

結構長度

法蘭尺寸

壓力溫度

試驗檢驗

GB12237

GB12221

GB9113

GB9131

GB13927

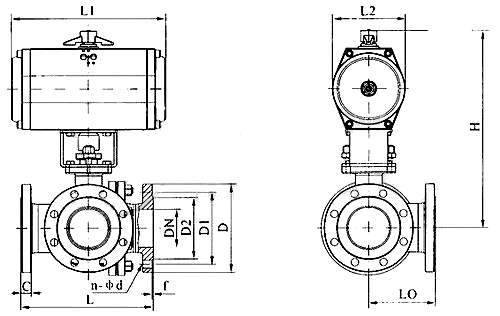

安裝尺寸表

公稱通徑
DN(mm)

尺 寸

執 行 器 型 號

1.6MPa

2.5MPa

4.0MPa

L

D

D1

B

Z-фD

L

D

D1

B

Z-фD

L

D

D1

B

Z-фD

可選配DA/SR、QGSY、

SY-CH、GTD/GTE

AW/AWS、SY-YD、

系列執行器

（以上選配僅供參考具體

選區用根據實際要求）

50

203

160

125

16

48

216

160

125

20

48

216

160

125

20

48

65

222

180

146

18

48

241

180

145

22

88

241

180

145

22

88

80

241

195

160

20

88

283

195

160

22

88

283

195

160

22

88

100

305

215

180

20

88

305

230

190

24

8-23

305

230

190

24

8-23

125

356

245

210

22

88

381

270

220

28

8-25

381

270

220

28

8-25

150

394

280

240

24

8-23

403

300

250

30

8-25

403

300

250

30

8-25

200

457

335

295

26

12-23

502

360

310

34

12-25

502

375

320

33

12-30

250

533

405

355

30

12-25

586

425

370

36

12-30

.

.

.

.

.

300

610

460

410

30

12-25

648

485

430

40

16-30

.

.

.

.

.

350

686

520

470

34

16-25

762

550

490

44

16-34

.

.

.

.

.

400

762

580

525

36

16-30

838

610

550

48

16-34

.

.

.

.

.

450

864

640

585

40

20-30

914

660

600

50

20-34

.

.

.

.

.

500

914

705

650

44

20-34

991

730

660

52

20-41

.

.

.

.

.


在線訂購

您可以通過400-055-8820直接聯系我們，或者將您咨詢的產品填入以下表格，我們會在24小時內給您聯系，美力德竭誠為您服務!
