Q941電動球閥

【型號】：Q941

【通經】：DN15~DN300

【壓力】：PN16~PN63

【溫度】：≤150℃

【閥體材質】：WCB,CF8,CF3

【適用介質】：水、蒸汽、油品、硝酸、醋酸等

{dede:field.title/}

產品介紹

Q941F、Q941Y 型 PN16~PN63 電動球閥：電動驅動、法蘭連接形式、浮動球直通式，閥座密封面材料有氟塑料 (Q941F)、硬質合金 (Q941Y)，公稱壓力 PN16~PN63、公稱尺寸 DN15~DN300、適用溫度為 -29~450℃，閥體材料有碳素鋼、不銹鋼和合金鋼

產品特點

1、全孔或縮孔設計
2、防火、防靜電
3、防低泄漏設計填料及填料函
4、防吹出閥桿
5、ISO 5211頂法蘭

技術參數

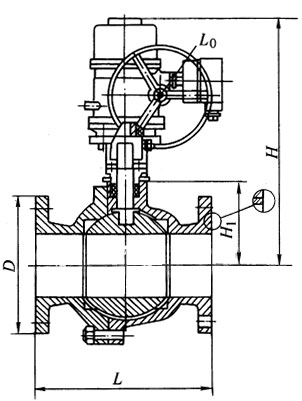

PN16電動球閥外形及結構尺寸
DN L D H H1 L0
15 130 95 340 39 120
20 130 105 353 43 120
25 140 115 353 48 120
32 165 135 378 58 120
40 165 145 378 62.5 120
50 200 160 405 76 418
65 220 180 435 86 418
80 250 195 450 100 418
100 280 215 570 131 418
125 320 245 592 148 418
150 360 280 623 173 585
200 457 335 689 219 585
250 533 405 765 260 585
300 610 460 885 305 585

PN25電動球閥外形及結構尺寸
DN L D H H1 L0
15 140 95 340 39 120
20 152 105 353 43 120
25 165 115 353 48 120
32 178 135 378 58 120
40 190 145 378 62.5 120
50 216 160 405 76 418
65 241 180 435 86 418
80 283 195 450 100 418
100 305 230 578 134 418
125 381 270 597 148 418
150 403 300 643 173 585
200 419 360 728 223 585
250 568 425 765 283 585
300 648 485 885 321 585

PN40電動球閥外形及結構尺寸
DN L D H H1 L0
15 140 95 340 39 120
20 152 105 353 43 120
25 165 115 353 48 120
32 178 135 378 58 120
40 190 145 378 62.5 120
50 216 160 405 76 418
65 241 180 435 86 418
80 283 195 450 100 418
100 305 230 578 134 418
125 381 270 597 148 418
150 403 300 643 173 585
200 419 375 728 223 585
250 568 445 863 283 585
300 648 510 901 321 585
PN63電動球閥外形及結構尺寸
DN L D H H1
15 140 105 70 210
20 152 130 75 250
25 165 140 85 261
32 178 155 100 262
40 190 170 115 294
50 216 180 130 352
65 241 205 155 398
80 283 215 180 461
100 305 250 210 488
125 381 — — —
150 403 — — —

執行標準
設計規范：GB/T 12237
結構長度：GB/T 12221
連接法蘭：JB/T 79,HG20592,GB9113,ANSI
試驗與檢驗：JB/T 9092,GB/T13927
壓力-溫度：GB/T 9131
產品標識：GB/T 12220
