您當前的位置:主頁 > 產品中心 > 閘閥 >

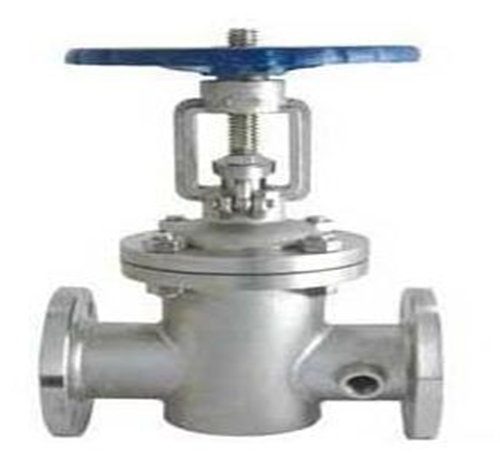

BZ41H、BZ41W、BZ41Y保溫閘閥

【型號】：BZ41H、BZ41W、BZ41Y

【通經】：DN15-300

【壓力】：PN16

【溫度】：-29 ~ 425℃

【閥體材質】：WCB CF8 CF8M 鉻鉬鋼 CF3 CF3M

【適用介質】：易凝固、高粘性液體介質

 點擊詢價  400-055-8820

?  產品文檔下載

產品介紹產品特點技術參數 工程案例相關產品在線訂購

產品介紹

產品特點

BZ41H、BZ41W、BZ41Y保溫閘閥系列產品主要適用于石油、化工、制藥、冶金、電力等各類系統中，以輸送常溫下會凝固的高粘度介質。

技術參數

【產品特點】
1、保溫閘閥既能防止管路中粘稠的介質凝固，又能降低管路中低溫介質的熱量損失;
2、保溫閘閥采用鋼管焊接夾套比鑄造的更加耐壓、牢固和可靠;
3、由于閥門的通徑與管道內徑一致，介質呈直線流動，流阻小，最適用于易凝固、高粘性液體介質。
【執行標準】
設計規范： GB/T12234
結構長度：工廠標準
法蘭連接： GB/T 9113 JB/T 79
試驗與檢驗：GB/T 13927 JB/T9092

yle="width: 277px; height: 374px;" />

基本型號		BZ41H、BZ41W、BZ41Y
適用介質		易凝固、高粘性液體介質
可選材料	閥體	WCB CF8 CF8M 鉻鉬鋼 CF3 CF3M
	球體	WCB CF8 CF8M 鉻鉬鋼CF3 CF3M
	閥桿	WCB F304 F316 鉻鉬鋼 F304L F316L
	密封面	不銹鋼司太立合金碳化鎢
	填料	柔性石墨

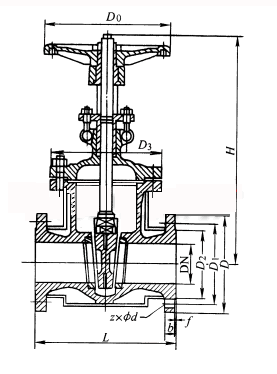

【外形尺寸】

公稱通徑DN	尺寸
公稱通徑DN	L	D	D1	D2	b-f	Z-Φd	H	D0
BZ41W-16	15	130	95	65	45	2-Φ16	4-14	170
	20	150	105	75	55	2-Φ16	4-14	190
	25	160	115	85	65	2-Φ16	4-14	205
	32	180	135	100	78	2-Φ18	4-18	270
	40	200	145	110	85	3-Φ18	4-18	310
	50	250	160	125	100	3-Φ18	4-18	358
	65	265	180	145	120	3-Φ18	4-18	373
	80	280	195	160	135	3-Φ20	8-18	435
	100	300	215	180	155	3-Φ20	8-18	500
	125	325	245	210	185	3-Φ22	8-18	614
	150	350	280	240	210	3-Φ24	8-23	674
	200	400	335	295	265	3-Φ26	12-23	818
	250	450	405	355	320	3-Φ30	12-25	969
	300	500	460	410	375	4-Φ30	12-25	1145

保溫閘閥型號	公稱通徑DN	尺寸
保溫閘閥型號	公稱通徑DN	L	D	D1	D2	D3	b-f	Z-Φd	H
BZ41W-40	15	130	95	65	45	40	2-16	4-Φ14	135
	20	150	105	75	55	51	2-16	4-Φ14	190
	25	160	115	85	65	58	2-16	4-Φ14	205
	32	180	135	100	78	66	2-18	4-Φ18	270
	40	200	145	110	85	76	3-18	4-Φ18	310
	50	250	160	125	100	88	3-20	4-Φ18	371
	65	280	180	145	120	110	3-22	8-Φ18	39
	82	310	195	160	135	121	3-22	8-Φ18	455
	100	350	230	190	160	150	3-24	8-Φ23	551
	125	400	270	220	188	176	3-28	8-Φ25	628
	150	450	300	250	218	204	3-30	8-Φ25	708
	200	550	375	320	282	260	3-1	12-Φ30	885
	250	650	445	385	345	313	3-1	12-Φ24	960

保溫閘閥型號	公稱通徑DN	尺寸
保溫閘閥型號	公稱通徑DN	L	D	D1	D2	D3	b-f	Z-Φd	H
BZ41W-64	15	130	105	75	55	41	2-18	4-Φ14	140
	20	150	125	90	68	51	2-20	4-Φ18	195
	25	160	135	100	78	58	2-22	4-Φ18	210
	32	180	150	110	82	66	2-24	4-Φ23	280
	40	200	165	125	95	76	3-24	4-Φ23	328
	50	250	175	135	105	88	3-26	4-Φ23	390
	65	280	200	160	130	110	3-28	8-Φ23	410
	80	310	210	170	140	121	3-30	8-Φ23	485
	100	350	250	200	168	150	3-1	8-Φ25	590
	125	400	295	240	202	176	3-1	8-Φ30	688
	150	450	340	280	340	204	3-1	8-Φ34	768
	200	550	405	345	300	260	3-1	12-Φ34	972
	250	650	470	400	350	313	3-1	12-Φ41	1059
