歡迎來到上海美力德閥門官方網站！

24小時閥門訂購熱線: 400-055-8820
您當前的位置:主頁 > 產品中心 > 閘閥 >

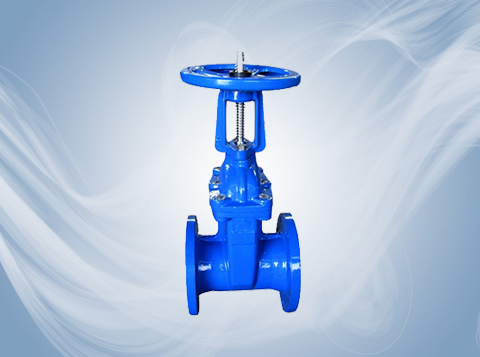

Z41X-10手動明桿軟密封閘閥

【型號】：Z41X-10

【通經】：DN50-600

【壓力】：PN10-16

【溫度】：≤100

【閥體材質】：灰鑄鐵

【適用介質】：水

{dede:field.title/}

產品介紹

Z41X-10、Z41X-16Q 型明桿軟密封閘閥：手動、法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為丁晴橡膠，公稱壓力 PN10，閥體材料為鑄鐵（Z41X-10）、球墨鑄鐵（Z41X-16Q）的軟密封閘閥。

產品特點

可廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等體管線上作為調節和截流裝置使用

技術參數

Z41X-10、Z41X-16Q 型明桿軟密封閘閥主要性能參數
型號 PN 工作壓力/MPa 適用溫度/℃ 適用介質
Z41X-10 10 1.0 ≤80 水
Z41X-16Q 16 1.6 ≤80 水

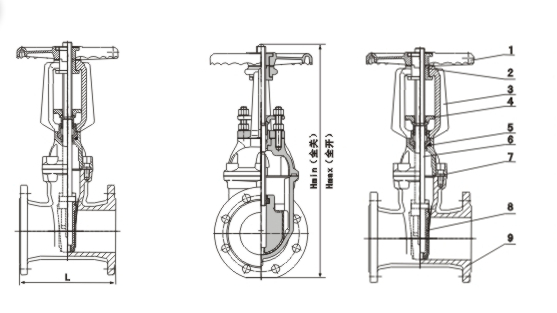

 Z41X-10 型明桿軟密封閘閥主要外形及結構尺寸

Z41X-16Q 型明桿軟密封閘閥

DN L D D0 D1 b f z×Φd
50 178 165 125 99 19 3 4×Φ19
65 190 185 145 118 19 3 4×Φ19
80 203 200 160 132 19 3 8×Φ19
100 229 220 180 156 19 3 8×Φ19
125 254 250 210 184 19 3 8×Φ19
150 267 285 240 211 19 3 8×Φ23
200 229 340 295 266 20 3 12×Φ23
250 330 405 355 319 22 3 12×Φ28
300 356 460 410 370 24.5 4 12×Φ28
350 381 520 470 429 26.5 4 16×Φ28
400 406 580 525 480 28 4 16×Φ31
450 432 640 585 548 30 4 20×Φ31
500 457 715 650 609 31.5 4 20×Φ34
600 508 840 770 720 36 5 20×Φ37
