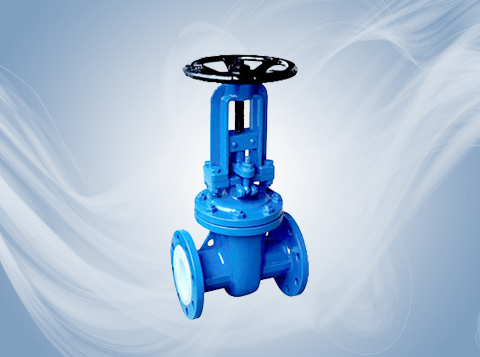

Z41F手動襯氟法蘭閘閥

【型號】：Z41F46-16C

【通經】：DN40-800

【壓力】：0.6、1.0、1.6、Class150、JIS10K

【溫度】：-28～180℃

【閥體材質】：碳鋼、鑄鐵

【適用介質】：水等

 點擊詢價  400-055-8820

?  產品文檔下載

產品介紹產品特點技術參數 工程案例相關產品在線訂購

產品介紹

Z41F46-16C防腐蝕襯氟閘閥適用在-50℃~150℃的各種濃度的硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，F(xiàn)EP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。表面均勻包覆一層FEP。閥體通道內表面光滑,流體阻力小,CV值高,流通能力強,扭矩適中,采用四級密封結構并在密封面外配以耐溫抗老化的SI橡膠的彈性襯墊閥座,完全達到介質的零泄漏。

產品特點

1、產品連接件少，整體鋼性好。
2、截流速度快。
3、開度限位機構方便，靈活，精確。
4、體形小巧，外形美觀。
5、操作簡單，省力，維修方便。
6、流體阻力小，密封面受介質的沖蝕小。
7、介質流向不愛限制，不擾流，不降低壓力。

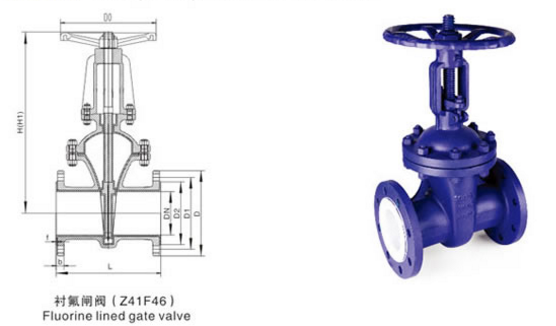

技術參數

公稱通	主要外形尺寸和連接尺寸											重量（Kg）
公稱通	D0	L	D	D1	D2	D8	b	Z-￠d	H	H1	D0	重量（Kg）
Z42H-16C
500	-	700	705	650	608	-	44		-	2676	-	-
600	-	800	840	770	718	-	48		-	-	-	-
700	-	900	910	840	788	-	50		-	-	-	-
Z41F46
50	50	250	160	125	100	-	20		400	470	200	25
65	50	265	180	145	120	-	22		400	470	200	27
80	80	280	195	160	135	-	22		469	578	240	37
100	80	300	230	190	160	-	24		469	578	240	46
125	100	325	270	220	188	-	28		555	686	280	76
150	100	350	300	250	218	-	30		555	686	280	83
200	150	400	360	310	278	-	34		713	898	320	130
250	200	450	425	370	332	-	36		872	1114	360	202
300	300	500	485	430	390	-	40		1188	1508	720	511
400	300	600	610	550	505	-	48		1188	1508	720	898
