歡迎來到上海美力德閥門官方網站！

24小時閥門訂購熱線: 400-055-8820
您當前的位置:主頁 > 產品中心 > 球閥 >

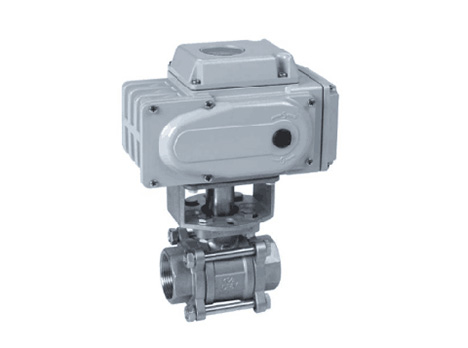

Q911F電動三片式球閥

【型號】：Q911F

【通經】：DN10-DN50

【壓力】：PN1.0～4.0MP

【溫度】：-29～180℃

【閥體材質】：304、316L

【適用介質】：水、蒸汽、油品、硝酸、醋酸

{dede:field.title/}

產品介紹

產品特點

 電動三片式球閥是一種(球體)繞垂直于通道軸旋轉90°的閥門，其由回轉型角行程電子式電動執行器和O型片式球閥結構組成，屬旋轉類型高性能調節或開關閥類，接受工業自動化控制(DCS、PLC系統)儀表來源的電流信號或電壓信號的輸入輸出，可實現對工藝管路中流體介質的比例調節或二位開關控制，從而達到對流體介質的流量、壓力、溫度、液位等參數的自動化控制。電動三片式球閥(內螺紋連接球閥)及對焊連接球閥適用于PN1.0～4.0MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質。選用不同的材質可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
電動三片式球閥性能特點：
電動三片式球閥(內螺紋連接球閥)及對焊連接球閥分為整體式(一片式)、兩段式及三段式。閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。二片式、三片式球閥連接形式另有對焊(BW)承插焊(SW)并均可帶國際標準ISO支架平臺和鎖定裝置。可設置90°開關定位機構，根據需要加鎖以防止誤操作，驅動方式:手動、電動、氣動。
1．電動三片式球閥流體阻力小，是所有閥類中流體阻力最小的一種，以AC220V、AC380V或DC24V電源電壓作動力，接受(4-20mA、0-10mA或1-5VDC)電流信號或電壓信號，即可控制運轉，以角行程輸出的扭矩轉動球體0~90°，就能完成啟閉動作或調節動作。
2．全電子式電動執行機構，采有機電一體化結構，具有機內伺服操作和開度信號位置反饋、位置指示、手動操作等功能，功能強、性能可靠、連線簡單，通過輸入電流信號或電壓信號，改變球芯的旋轉角度(0-90°任意角度)，實現比例調節動作。
3．球芯通道平整光滑，不易沉積介質，可以進行管線式通球。結構簡單、重量輕、密封性能好。 特別適用于要求零泄漏率的場合。
產品優勢
：1．流體阻力小，其阻力系數與同長度的管段相等。
結構簡單、體積小、重量輕
3．緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4．操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5．維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6．在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7．適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。

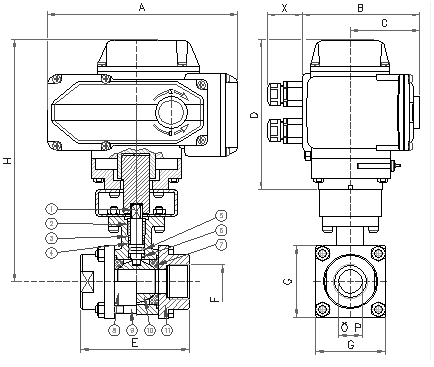

產品圖紙、參數：
1、標準與設計規范
設計標準：GB/T12237
 壓力溫度等級：GB/T12224
 檢測與試驗：GB/T13927-1992、B/T 9092-1999


Q911F主要零部件材質



1)軸Shaft

不銹鋼ANSI316

1.4401

UNIX5CrNiMo 17 12

2)防松螺母Lock nut

不銹鋼ANSI304

1.4301

UNIX5CrNi 18 10

3)壓緊環型螺母Gland nut ring

不銹鋼ANSI304

1.4301

UNIX5CrNi 18 10

4)頂部密封環 至p tight ring

聚四氯乙烯P.T.F.E.





5) O環O-Ring

氟橡膠VITON





6)墊圈Washer

聚四氯乙烯P.T.F.E.





7)密封圈Seals

聚四氯乙烯P.T.F.E.





8)閥體Body

不銹鋼ANSI316

1.4408



9)螺釘Screws

不銹鋼ANSI304

1.4301

UNIX5CrNi 18 10

10)球體Ball

不銹鋼ANSI316

1.4401

UNIX5CrNiMo 17 12

11)端部End

不銹鋼ANSI316

1.4408



性能規范


執行器技術參數

閥閥體參數

執行器技術參數

閥閥體參數

執行器技術參數

閥閥體參數

可選電源

AC110、220、380V/DC24、220V

公稱通徑

DN15～100mm

可選電源

AC110、220、380V/DC24、220V

公稱通徑

DN15～100mm

可選電源

AC110、220、380V/DC24、220V

公稱通徑

DN15～100mm

輸出力矩

50N·M～2000N·M

公稱壓力

PN1.6、2.5、4.0、6.4MPa

輸出力矩

50N·M～2000N·M

公稱壓力

PN1.6、2.5、4.0、6.4MPa

輸出力矩

50N·M～2000N·M

公稱壓力

PN1.6、2.5、4.0、6.4MPa

任選功能

開關型、觸點型、開度信號、智能型

閥軸材質

不銹鋼

任選功能

開關型、觸點型、開度信號、智能型

閥軸材質

不銹鋼

任選功能

開關型、觸點型、開度信號、智能型

閥軸材質

不銹鋼

技術參數

外形和連接尺寸
yle="width:757px;">

接口

L

L0

H

d

G

G1/2

73

104

116

15

1/2”

G3/4

85

104

121

20

3/4”

G1

91

140

139

25

1”

G1-1/4

112

140

152

32

1-1/4”

G1-1/2

120

164

165

40

1-1/2”

G2

147

190

202

50

2”
