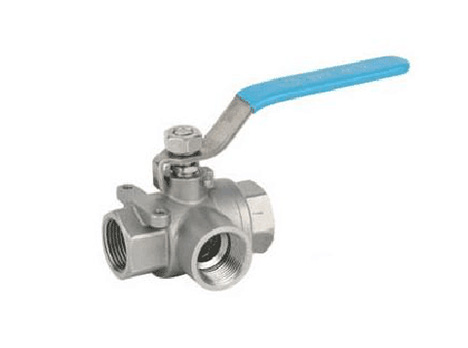

三通內螺紋球閥

【型號】：Q14F-16P、Q15F-16P

【通經】：DN15-DN50

【壓力】：1.6MPa～50.0MPa

【溫度】：≤ 150℃

【閥體材質】：不銹鋼

【適用介質】：粘性流體、漿液以及固體顆粒

{dede:field.title/}

產品介紹

產品特點

【產品型號：Q14F(L型三通)、Q15F(T型三通)Q14F-16P、Q15F-16P】
     Q14F、Q15F三通內螺紋球閥閥體有：304、316等不銹鋼制造。是由我廠硅溶膠精密鑄造，引進國外先進加工的工藝，結構合理、造型美觀。閥座采用彈性密封結構，啟閉輕松密封可靠。
【產品介紹】：
    Q14F、Q15F三通內螺紋球閥在管道上不僅可靈活控制介質的合流、分流、及流向的切換。適宜做開關、切斷閥使用，公稱壓力有1.6MPa～50.0MPa，密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。
【工作原理】：
    Q14F、Q15F三通內螺紋球閥是一種能對介質流向進行切換以及對介質進行分流或混合的閥門，分為L型和T型，L型三通球閥適用于介質流向的切換，能使相互垂直的兩個通道連通。T型三通球閥適用于介質的分流、合流或流向切換。
【產品特點】：
1、閥體內通道平整光滑，可以輸送粘性流體、漿液以及固體顆粒。
2、可配置氣動、電動等多種驅動機構，實現遠距離控制和自動化操作。
3、一閥多用，任一通口可用作入口而無泄漏，三通既可制成L型通口，也可制成T型通口。
4、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損小，故球閥的使用壽命長。

技術參數




序號NO

零件名稱

材質

1

閥體

不銹鋼CF8M/CF8

2

閥蓋

不銹鋼CF8M/CF8

3

球

不銹鋼CF8M/CF8

4

球墊

聚四氟乙烯PTFE

5

閥桿

不銹鋼CF8M/CF8

6

填料

聚四氟乙烯PTFE

7

中口

聚四氟乙烯PTFE

8

大薄片

聚四氟乙烯PTFE

9

壓蓋螺母

不銹鋼CF8M/CF8

10

手柄

不銹鋼CF8M/CF8

11

流向指示牌

ALUMINUM

12

華司

不銹鋼CF8

13

螺帽

不銹鋼CF8

14

鎖定裝置

不銹鋼CF8

15

皮套

塑料

16

盲蓋

不銹鋼CF8M/CF8

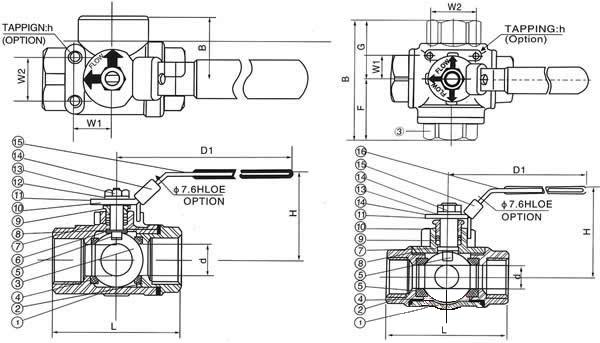

主要尺寸

單位：mm

SIZE

d

L

H

D1

B

W1

W2

h

重量WT(g)

1/2"

12.7

64

53

97

32.0

22.4

35.0

10-24UNC

530

3/4"

16.0

76

63

126

38.0

22.4

35.0

10-24UNC

700

1"

20.0

87

66

126

43.5

22.4

35.0

10-24UNC

980

11/4"

25.0

96

81

145

48.0

22.4

35.0

10-24UNC

1950

11/2"

32.0

114

83

145

57.0

25.4

38.1

1/4-20UNC

2950

2"

38.1

142

96

204

71.0

25.4

38.1

1/4-20UNC

4450
