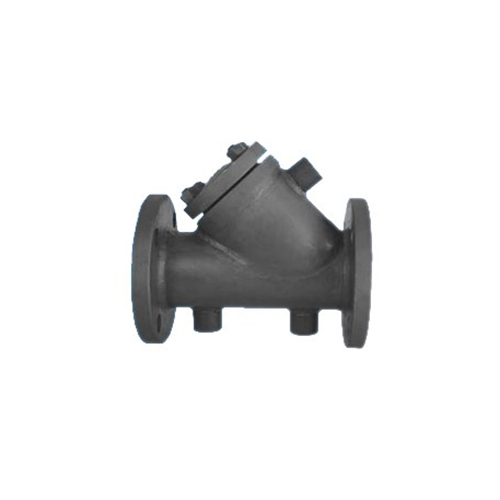

BSG41H型保溫過濾器

【型號】：BSG41H

【通經】：DN32-DN1200

【壓力】：1.0MPa-2.5MPa

【溫度】：-30℃-425℃

【閥體材質】：灰鑄鐵、球墨鑄鐵、碳鋼

【適用介質】：水、油、氣等

{dede:field.title/}

產品介紹

用于水、油、氣管道和各種設備上不可缺少的一種保溫裝置，通常裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來清除介質中的雜技，以保護閥門及設備的正常使用。該過濾器具有結構簡單、阻力小、排污方便等特點。一般用水濾網采用18-30目/英寸，如用戶有特殊要求過濾網可定制。

產品特點

上海美力德閥門制造有限公司主要生產(保溫Y型過濾器BG41H)也是國內(保溫閥門)生產商之一。公司經營范圍:閥門管件流體設備的生產，加工，銷售，管道配件，建筑材料，五金交電，自控設備的銷售，從事貨物及技術的進出口業務！歡迎新老客戶來電，來函，我們將竭誠為您提供滿意的服務！
保溫Y型過濾器BG41H采用夾套保溫設計，夾套采用碳素鋼或不銹鋼焊接比鑄造的更加耐壓牢固。該產品具有良好的保溫保冷特性，且能有效降低管路中介質熱量損失。主要用于石油、化工、瀝青、冶金、制藥、食品等各類系統中，防止以輸送常規下會凝固的高粘度介質回流。

型號

連接形式

公稱壓力MPa

試驗壓力MPa

工作壓力MPa

殼體材料

過濾網材料

使用介質

BSG41H-10

法蘭

1.0

1.1

1.0

灰鑄鐵

1.1

水、油和氣等

BSG41H-16

法蘭

1.6

1.76

1.6

球墨鑄鐵

1.76

BSG41H-26

法蘭

2.5

2.75

2.5

碳鋼

2.78

技術參數

保溫Y型過濾器BG41H工作原理：
在閥體外部焊裝有金屬夾套，并設有夾套接口，可涵入蒸氣或其它過熱氣體，以保護閥內介質不會在常溫下凝固或結晶。同一規格口徑的情況下，保溫型過濾器的連接尺寸要比Y型過濾器大一到兩個規格。
產品特點：
1、采用整體式夾套結構設計，更能均勻地保溫、保冷。
2、夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。
3、閥門的通徑和管徑一至，介質呈直線流動，阻力小，能有效降低管路中介質熱量的損失。
Y型保溫過濾器技術參數

口徑DN 外徑DN 螺栓孔中心圓直徑 連接凸出部份直徑D2 連接凸出部份高度f 法蘭厚度b 螺栓孔徑和數量Z-Φd
PN=0.1MPa　　PN=0.25MPa　　PN=0.6MPa
32 120 90 70 2 16 4-14
40 130 100 80 3 16 4-14
50 140 110 90 3 16 4-14
65 160 130 110 3 16 4-14
80 185 150 125 3 18 4-18
100 205 170 145 3 18 4-18
125 235 200 175 3 20 8-18
150 260 225 200 3 20 8-18
200 315 280 255 3 22 8-18
225 340 305 280 3 22 8-18
250 370 335 310 3 24 12-18
300 435 395 362 4 24 12-23
350 485 445 412 4 26 16-23
400 535 495 462 4 28 16-23
450 590 550 518 4 28 16-23
500 640 600 567 4 30 20-25
600 755 705 560 5 30 24-25
700 860 810 775 5 30 24-30
800 975 920 880 5 30 24-30
900 1075 1020 980 5 30 28-30
1000 1175 1120 1080 5 30 28-30
1200 1375 1320 1280 5 30 32-30
PN=0.1MPa
25 115 85 65 2 16 4-14
32 135 100 78 2 18 4-18
40 145 110 85 3 18 4-18
50 160 125 100 3 20 4-18
65 180 145 120 3 20 4-18
80 195 160 135 3 22 4-18
100 215 180 155 3 22 8-18
125 245 210 185 3 24 8-18
150 280 240 210 3 24 8-23
175 310 270 240 3 26 8-23
200 335 295 265 3 26 8-23
225 365 325 295 3 26 8-23
PN=1.0MPa
250 390 350 320 3 28 12-23
300 440 400 368 4 28 12-23
350 500 460 428 4 30 16-23
400 565 515 482 4 32 16-25
450 615 565 532 4 32 20-25
500 570 620 585 4 34 20-25
600 780 725 685 5 36 20-360
700 895 840 800 5 40 24-30
800 1010 950 905 5 44 24-34
900 1110 1050 1005 5 46 28-34
1000 1220 1160 1115 5 50 28-34
1200 1450 1380 1325 5 56 32-41
1400 1675 1590 1525 5 62 26-48
PN=1.6MPa
15 95 65 45 2 14 4-14
20 105 75 55 2 16 4-14
25 115 85 65 2 16 4-14
32 135 100 78 2 18 34-18
