Z973X電動刀型漿液閥

【型號】：Z973X

【通經】：DN50-1200

【壓力】：0.6MPa、1.0MPa、1.6MPa

【溫度】：-20 ℃ ≤ 900 ℃

【閥體材質】：HT250、WCB、304、316、316L

【適用介質】：煙氣 、灰 、渣水混和物、空氣混和物、 煤漿、礦漿

{dede:field.title/}

產品介紹

Z973F、Z973X 電動刀型漿液閥（刀閘閥）：電動驅動、對夾式連接、明桿平行式剛性單閘板，Z973F 閥座密封面材料為氟塑料、Z973X 閥座密封面材料為乙丙橡膠，公稱壓力 PN6~16，閥體材料為鑄鐵的閘閥。
配有多回轉式電動裝置，使閥板作上下直線運動，并可實現遠程控制閥門的打開或關閉。通徑范圍：DN50~DN1200，廣泛應用于排水、供熱、電站、化工、食品、造紙、制藥、煤碳、采礦等工程。


公稱壓力 （ MPa ） 殼體試驗 （ MPa ） 密封試驗 （ MPa ） 工作溫度 使用介質 氣驅動 （ MPa ） 電驅 動 (v)
0.6 0.9 0.66 -20 ℃ ≤ 900 ℃ 煙氣 、灰 、渣水混和物、空氣混和物、
煤漿、礦漿		 0.4~0.6 220 380
1.0 1.5 1.1
1.6 2.4 1.8

產品特點

1、超短結構長度，節省材料，可使管路系統整體重量大大減輕。
2、占用有效空間小，能有效支持管道的強度，可減少管道振動的可能性。
3、閘板選用奧氏體不銹鋼，耐腐性能大大提高，可有效的防止由于閘板腐蝕引起的密封泄漏。
4、上密封填料采用柔性 PTFE ，密封可靠、操作輕便靈活。
5、閘板具有“閘刀”的功能，能有效的閘斷介質中各類雜物。

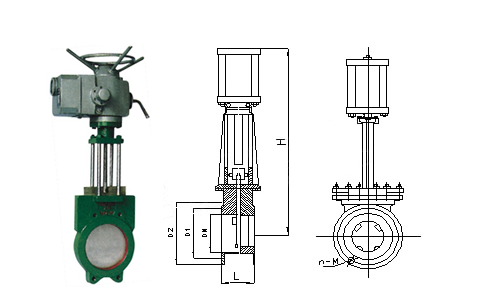

技術參數


公稱壓力 DN L D1 D2 H A B C D N-Φ 電裝型號
0.6
MPa		 50 48 90 110 600 215 125 318 197 4-M12 DZ10
65 48 110 130 670 215 125 318 197 4-M12 DZ10
80 51 125 150 680 215 125 318 197 4-M16 DZ10
100 51 145 170 700 215 125 318 197 4-M16 DZ10
125 57 175 200 720 215 125 318 197 8-M16 DZ10
150 57 200 225 790 215 125 318 197 8-M16 DZ10
200 70 255 280 850 215 125 363 197 8-M16 DZ15
250 70 310 335 1100 215 125 363 197 12-M16 DZ20
300 76 362 395 1180 215 125 363 197 12-M20 DZ20
350 76 412 445 1280 215 125 363 197 12-M20 DZ30
400 89 462 495 1460 215 125 363 197 16-M20 DZ45
450 89 518 550 1600 240 235 437 277 16-M20 DZ45
500 114 568 600 1800 240 235 437 277 16-M20 DZ60
600 114 670 705 2100 240 235 437 277 20-M22 DZ60
700 127 775 810 2300 274 260 526 283 24-M22 DZ90
800 127 880 920 2500 274 260 526 283 24-M27 DZ120
900 154 980 1020 2700 319 295 554 309 24-M27 DZ180
1000 165 1080 1120 2900 319 295 554 309 28-M27 DZ250
1200 190 1295 1340 2300 319 295 554 309 32-M27 DZ250
1.0
MPa		 50 48 100 125 600 215 125 318 197 4-M16 DZ10
65 48 120 145 670 215 125 318 197 4-M16 DZ10
80 51 135 160 680 215 125 318 197 4-M16 DZ10
100 51 155 180 700 215 125 318 197 8-M16 DZ10
125 57 185 210 720 215 125 318 197 8-M16 DZ10
150 57 210 2400 790 215 125 363 197 8-M20 DZ15
200 70 265 295 850 215 125 363 197 8-M20 DZ20
250 70 320 350 1140 215 125 363 197 12-M20 DZ20
300 76 368 400 1180 215 125 363 197 12-M20 DZ30
350 76 428 460 1280 215 125 363 197 16-M20 DZ30
400 89 482 515 1460 240 235 437 277 16-M22 DZ45
450 89 532 565 1600 240 235 437 277 20-M22 DZ45
500 114 585 620 1800 240 235 437 277 20-M22 DZ60
600 114 685 725 2100 240 235 437 277 20-M27 DZ60
700 127 800 840 2300 274 260 526 238 24-M27 DZ120


項目名稱 采用標準 可選標準
設計制造驗收JB/T 8691 MSS SP-81
閥門結構長度GB/T 15188.2-1994 TAPPI TIS 405.8
閥門法蘭連接JB/T 79-1994 ANSI B16.5
閥門檢驗和試驗GB/T 13927-1992 JB/T 9092-1999
閥門供貨要求GB/T 12252 ——
閥門標志GB 12220-1989 IS0 5209：87
