Z41H-16C 手動法蘭連接碳鋼閘閥

【型號】：Z41H-16C

【通經】：DN15-1000

【壓力】：1.6-16MPa

【溫度】：-29-425℃

【閥體材質】：WCB

【適用介質】：水、油品、蒸汽等

{dede:field.title/}

產品介紹

Z41H-16C 型法蘭連接鋼制閘閥：手動、法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為黃銅，公稱壓力 PN16，閥體材料為碳鋼的閘閥。

產品特點

碳鋼法蘭閘閥特點：
1.結構緊湊，設計合理，閥門剛性好，通道流暢，流阻系數小。
2.密封面采用不銹鋼和硬質合金，使用壽命長。
3.采用柔性石墨填料，密封可靠，操作輕便靈活。
4.驅動方式分手動，電動，氣動，齒輪傳動。結構形式：彈性契式單閘板，剛性契式單閘板和雙閘板形式。
5.廣泛適用于石油，化工，火力發電廠等油品，水蒸汽管路上作接通或工作截斷管路中介質的啟閉裝置。

技術參數

型號
Type
公稱壓力
Nominal
Pressure
試驗壓力
Test Pressure
工作溫度（℃）Working
Temperature
適用介質Suitable
Medium
強度（水）
(Mpa)
密封（水）
空氣（Mpa）
低壓密封
空氣（Mpa)
Z41H-16C
1.6
2.4
1.8
0.6
≤425
水、蒸汽、
油品等
Z41H-25C
2.5
3.8
2.8
0.6
≤425
Z41H-40C
4.0
6.0
4.4
0.6
≤425
Z41H-64C
6.4
9.6
7.0
0.6
≤425
yle="text-align: center;" x="">

產品型號 公稱通徑 PN1.6MPa WT（kg）
Z40H-16
Z40Y-16
Z40Y-16P
Z40Y-16R
Z40W-16P
Z40W-16R
Z40Y-16I
Z41H-16
Z41Y-16
Z41Y-16P
Z41Y-16R
Z41W-16P
Z41W-16R

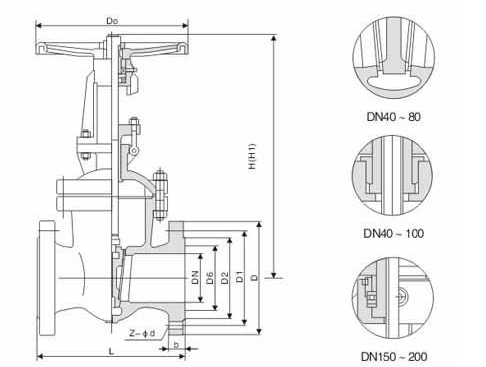

Z41Y-16I		   L D D1 D2 b f z-Φd H H1 Do
15 130 95 65 45 14 2 4-Ф14 175 240 200 5
20 150 105 75 55 14 2 4-Ф14 180 284 200 6.5
25 160 115 85 65 14 2 4-Ф14 210 303 200 9
32 180 135 100 78 16 2 4-Ф18 210 321 200 12
40 200 145 110 85 16 3 4-Ф18 350 352 200 26.5
50 250 160 125 100 16 3 4-Ф18 358 438 240 29
65 265 180 145 120 18 3 4-Ф18 375 450 240 33
80 280 195 160 135 20 3 8-Ф18 433 528 280 45
100 300 215 180 155 20 3 8-Ф18 502 620 320 63
125 325 245 210 185 22 3 8-Ф18 612 753 360 108
150 350 280 240 210 24 3 8-Ф23 676 847 360 134
200 400 335 295 265 26 3 12-Ф23 820 1039 400 192
250 450 405 355 320 30 3 12-Ф25 969 1245 450 273
300 500 460 410 375 30 4 12-Ф25 1142 1472 560 379
350 550 520 470 435 34 4 16-Ф25 1280 1450 640 590
400 600 580 525 485 36 4 16-Ф30 1452 1887 640 850
450 650 640 585 545 40 4 20-Ф30 1541 2011 720 907
500 700 705 650 608 44 4 20-Ф34 1676 2181 720 958
600 800 840 770 718 48 5 20-Ф41 1874 2346 800 1112
700 900 910 840 788 50 5 24-Ф36 2000 2550 900 1775
800 1000 1025 950 898 52 5 24-Ф41 2800 3560 1000 2575
900 1100 1125 1050 998 54 6 28-Ф41 3400 4005 1200 3730
1000 1200 1255 1170 1100 56 6 28-Ф42 3800 4456 1500 5400

產品規范
設計制造：GB/T12234-89
結構長度：GB/T12221-89
法蘭面尺寸：JB79GB/T9112-9131
檢查與試驗：安JB/T9092-99GB/T13927-92
